電接點壓力表是一種集壓力測量和電氣控制于一體的儀表，它能夠實時顯示壓力值，并在壓力達到預設值時通過接點通斷發出控制信號，廣泛應用于石油、化工、冶金、電力等行業，對設備和系統的安全運行起著至關重要的作用。

一、電接點壓力表的工作原理

電接點壓力表的工作原理主要基于彈性元件的形變和電接點的通斷。

1. 壓力感知： 當被測介質進入壓力表后，彈性元件（如彈簧管、膜片等）在壓力作用下產生形變。

2. 位移放大： 彈性元件的形變通過傳動機構（如連桿、齒輪等）進行放大，帶動指針轉動。

3. 接點動作： 指針帶動電接點裝置上的可動接點移動，當壓力達到預設值時，可動接點與固定接點接通或斷開，從而輸出開關信號。

二、電接點壓力表的結構組成

電接點壓力表通常由以下部分組成：

• 測量系統： 包括彈性元件、傳動機構、指針等，用于感知和顯示壓力值。

• 電接點裝置： 包括可動接點、固定接點、調節裝置等，用于輸出開關信號。

• 表殼： 用于保護內部元件，通常采用不銹鋼、碳鋼等材料制成。

三、電接點壓力表的類型

根據接點裝置的不同，電接點壓力表可以分為以下幾種類型：

• 磁助式電接點壓力表： 利用磁鋼的磁性來增加接點的接觸力，具有動作可靠、壽命長等優點。

• 普通型電接點壓力表： 結構簡單，成本低廉，但接點容量較小。

• 防爆型電接點壓力表： 適用于易燃易爆場所，具有防爆性能。

四、電接點壓力表的功能特點

• 直觀顯示： 指針式表盤清晰直觀地顯示當前壓力值。

• 可靠控制： 電接點裝置動作可靠，可輸出開關信號控制設備啟停。

• 多種接點形式： 常開、常閉、單刀雙擲等多種接點形式可選。

• 可調設定值： 可根據實際需求調整壓力設定值。

• 多種安裝方式： 徑向、軸向、帶邊等多種安裝方式可選。

五、電接點壓力表的應用

電接點壓力表廣泛應用于以下領域：

• 石油化工： 用于油罐液位控制、管道壓力監測、壓縮機控制等。

• 冶金電力： 用于鍋爐壓力控制、汽輪機壓力監測等。

• 機械制造： 用于液壓系統壓力控制、氣動系統壓力監測等。

• 其他領域： 用于空調系統壓力控制、水處理系統壓力監測等。

六、電接點壓力表的選型

在選擇電接點壓力表時，需要考慮以下因素：

• 壓力范圍： 根據實際應用需求選擇合適的壓力范圍。

• 精度等級： 根據測量精度要求選擇合適的精度等級。

• 接點容量： 根據負載電流和電壓選擇合適的接點容量。

• 環境適應性： 根據使用環境選擇合適的防護等級和材料。

• 防爆要求： 在易燃易爆場所需選擇防爆型電接點壓力表。

七、電接點壓力表的發展趨勢

隨著工業自動化和智能化的發展，電接點壓力表正朝著以下方向發展：

• 高精度、高可靠性： 提高測量精度和可靠性，滿足更苛刻的應用需求。

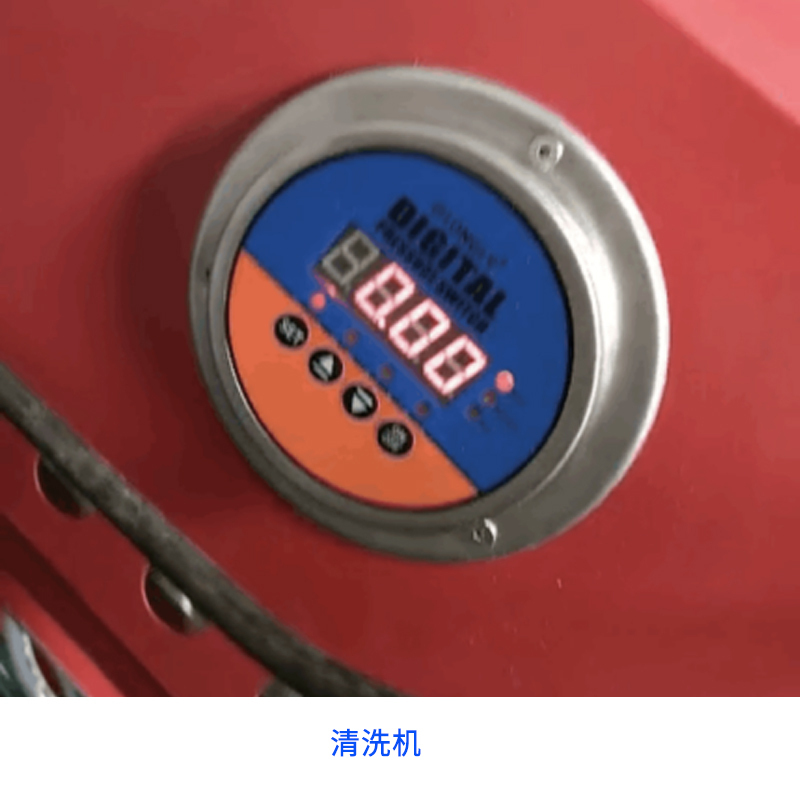

• 智能化： 集成數字顯示、遠程通訊等功能，實現智能化控制。

• 多功能化： 集成壓力變送、報警輸出等功能，滿足多樣化需求。

八、總結

電接點壓力表作為一種重要的工業自動化儀表，在各個領域發揮著至關重要的作用。隨著技術的不斷進步，電接點壓力表將朝著更高精度、更高可靠性、更智能化方向發展，為工業自動化和智能化提供更強大的技術支持。
